云浮鸿志新材料有限公司

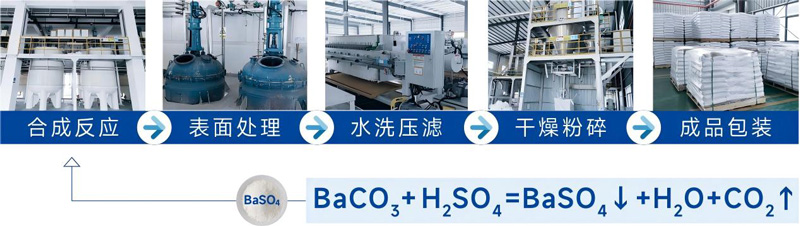

鸿志新材的M系列沉淀硫酸钡，采用先进的“碳酸钡-硫酸法”工艺生产，具有优异的分散性，粘度低、耐候性好、化学稳定性高、光泽高、粒度分布均匀等优势。

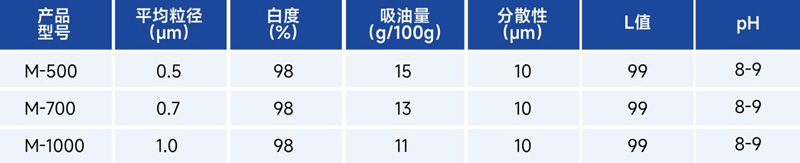

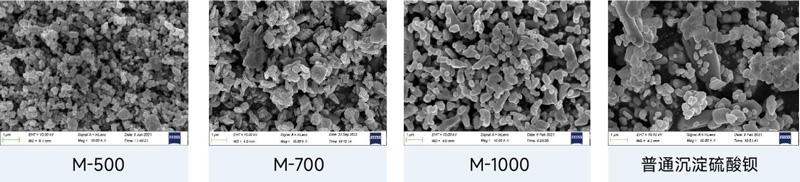

耀彩网作为一种被广泛应用的功能填料，由于其优异的分散性和光泽度，M系列沉淀硫酸钡产品在涂料、油墨、色浆、改性塑料、橡胶弹性体等领域具有良好的应用前景和优势。

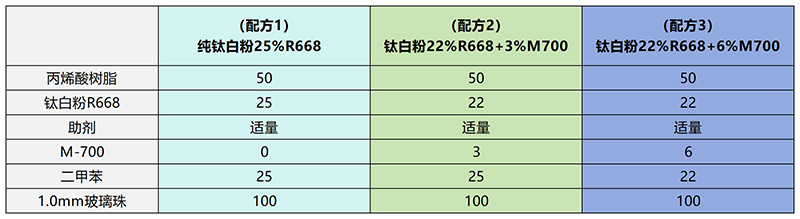

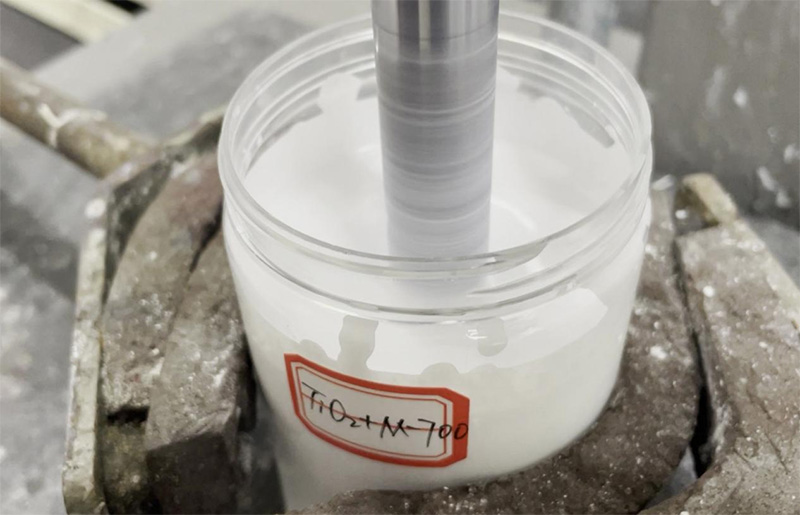

添加M系列产品的色浆，即使在较高的浓度下，仍具有极高的光泽度和流动性能。以下实验以丙烯酸树脂为基料，分为三个配方，测试M-700沉淀硫酸钡替代部分钛白粉对涂料性能的影响，配方分散研磨至细度≤20μm：

【 经过科学测试，得出以下实验结论 】

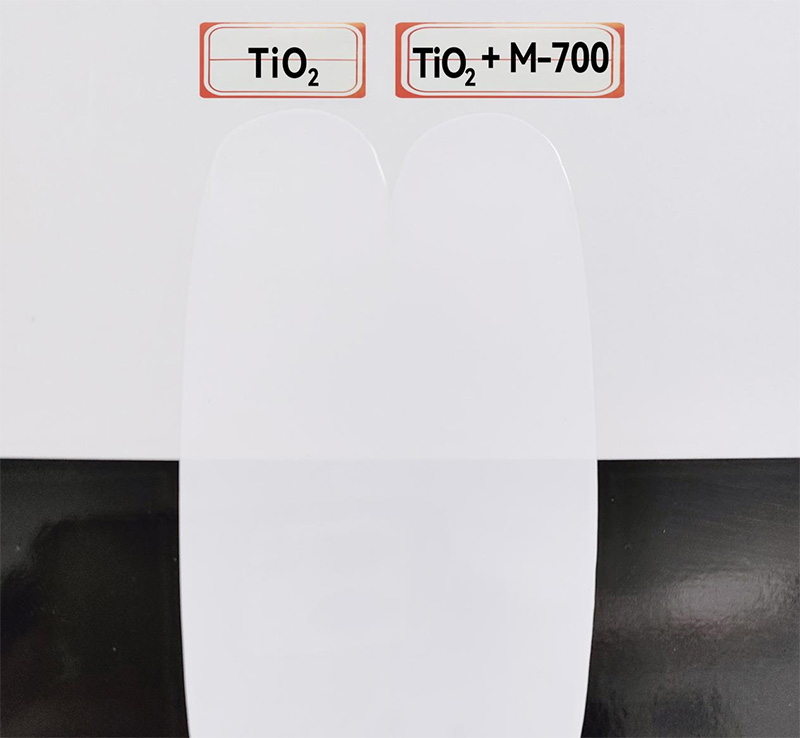

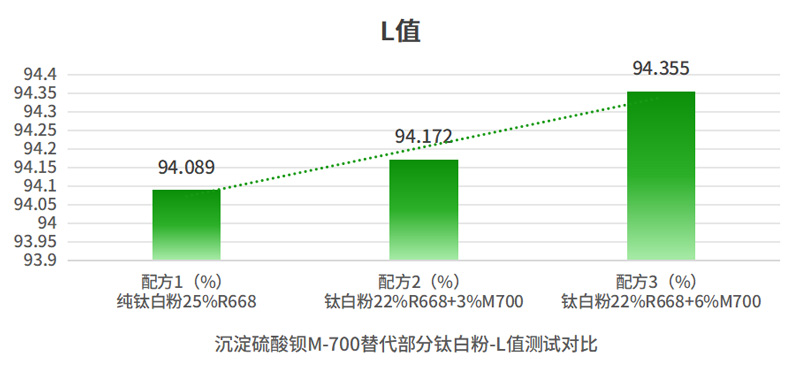

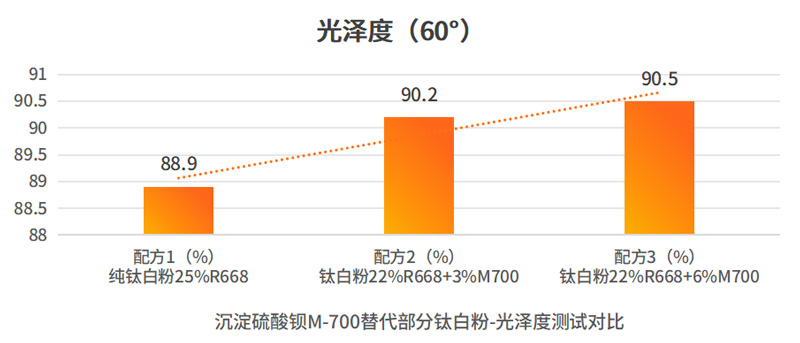

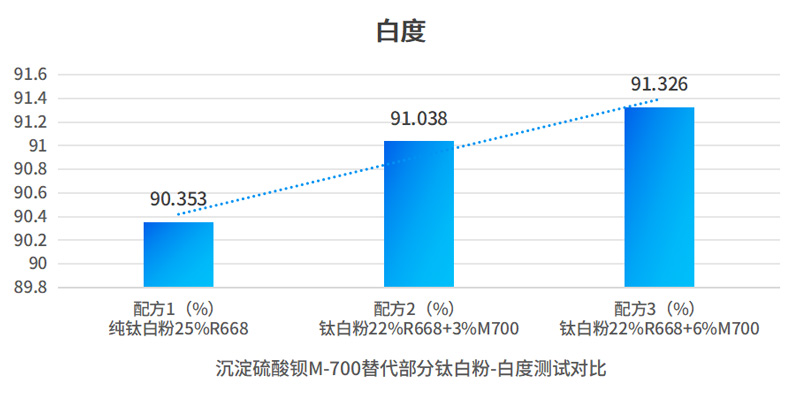

添加M-700复配钛白粉：光泽度、白度、L值均提升

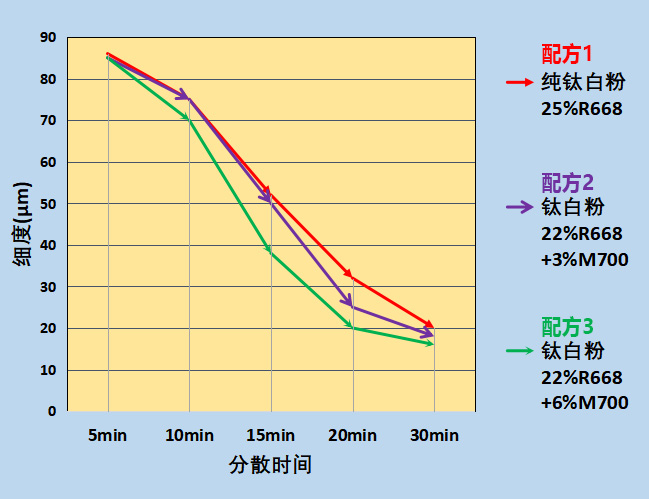

通过对比三种配方的实验数据可以看出，用M-700替代部分钛白粉，不会影响白色漆的整体性能，还有助于分散研磨，提高光泽度，增加白度，在白色涂料中具备良好的兼容性和辅助增强作用，是一种有效的钛白粉协同材料，兼具成本优化与性能提升潜力。

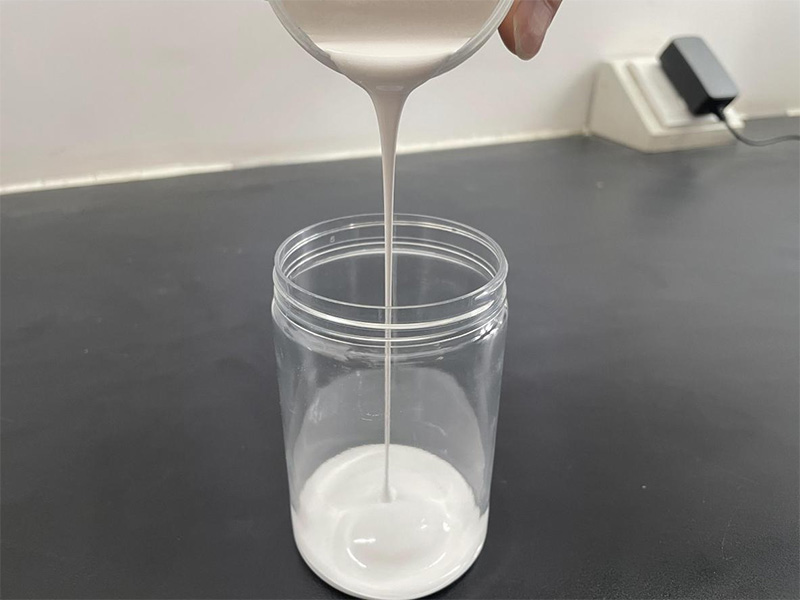

M系列沉淀硫酸钡还因其优异的保光性能及良好的机械强度，广泛应用于汽车漆填料体系中，有助于提升涂层的耐久性和外观质量；例如使用M-700经过砂磨机研磨，可以使得涂料具备较高的光泽和流动性能；M系列不仅能节约原材料，而且能缩短研磨分散时间，就达到既定的着色力和刮板细度。

耀彩网M系列产品同样适用于高固含涂料，能增加涂料色浆的固份，减少溶剂用量，可部分替代传统颜料，因其极低的比表面积，对粘度几乎没有影响；在保证遮盖力的同时有效降低涂料中挥发性有机化合物(VOCs)的含量，符合环保要求。另外由于M系列其出色的耐候性，特别适合用于高光薄涂粉末涂料。

耀彩网除了应用于油漆和油墨中，M系列产品因为和颜料配合能够达到鲜艳的颜色，高品质的色调和饱满的表面光泽的特点，可广泛应用于热塑性塑料和热固性塑料中，能提高塑料制品的刚性，光泽度，硬度和耐磨性，能增加热塑性高分子的结晶度，从而提高塑料制品的强度(尤其是低温下的撞击强度)和尺寸稳定性，还能提高耐热性，降低收缩率。
